Le schéma allumage simple représente le montage électrique le plus basique et le plus utilisé dans nos habitations. En tant qu’artisan, je vois régulièrement des bricoleurs chercher à comprendre ce câblage fondamental pour leurs projets d’aménagement. Ce guide vous accompagnera pas à pas pour maîtriser ce montage essentiel, depuis la compréhension du principe jusqu’à la réalisation pratique en respectant les normes en vigueur.
Qu’est-ce qu’un schema allumage simple ?
Le schéma allumage simple désigne un montage électrique permettant de commander un ou plusieurs points lumineux depuis un seul endroit. Contrairement au va-et-vient qui nécessite deux interrupteurs, ce système utilise un unique interrupteur unipolaire pour contrôler l’éclairage.
Le principe de fonctionnement repose sur l’interruption du circuit électrique. Quand vous actionnez l’interrupteur, vous fermez ou ouvrez le passage du courant vers le luminaire. Simple et efficace, ce montage convient parfaitement aux petites pièces comme les toilettes, les placards ou les caves où un seul point de commande suffit.
Les avantages du simple allumage sont nombreux : installation rapide, coût réduit, maintenance simplifiée et fiabilité éprouvée. Ce montage reste également plus économique qu’un télérupteur pour les installations basiques de moins de deux points lumineux.

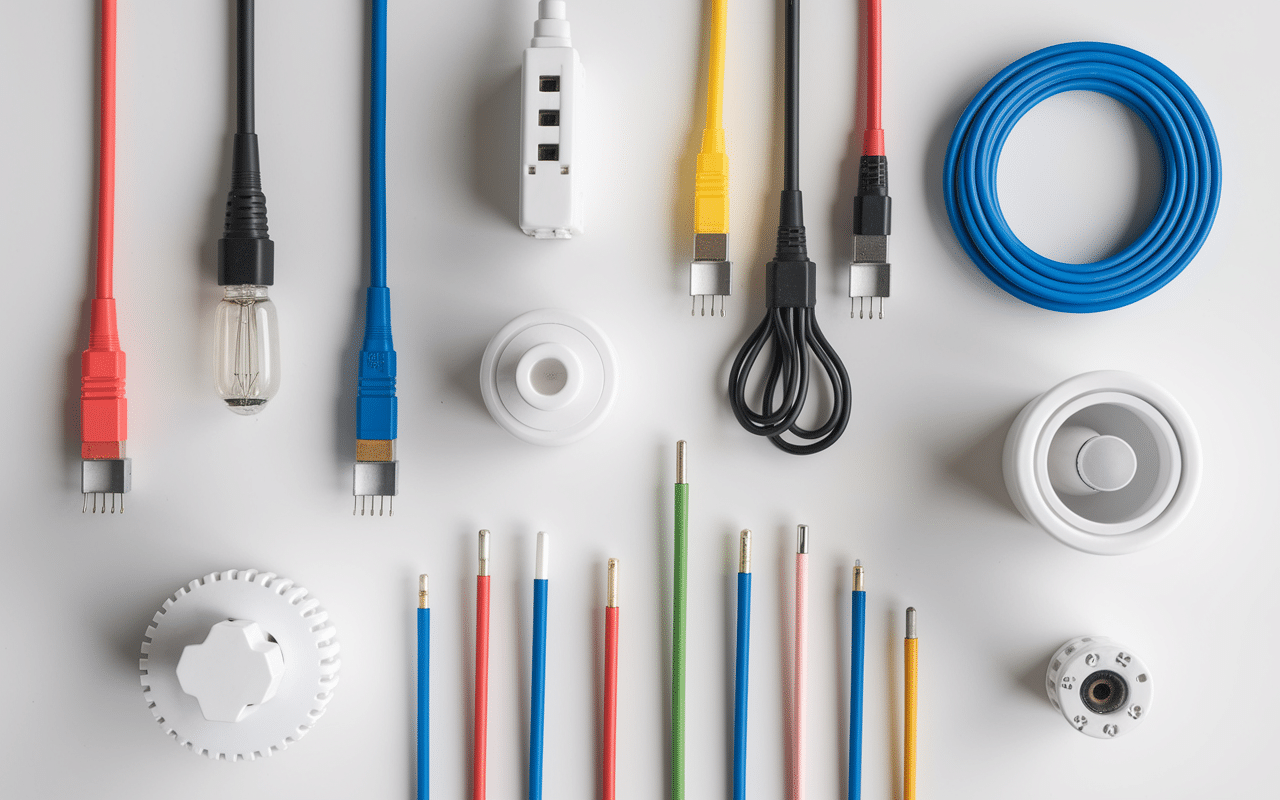

Composants et matériel nécessaire
Pour réaliser un schema allumage simple dans les règles de l’art, vous aurez besoin d’éléments spécifiques que je vous détaille ci-dessous :
| Composant | Caractéristiques | Quantité |
|---|---|---|
| Disjoncteur | 10A ou 16A selon circuit | 1 |
| Interrupteur simple | 10A minimum | 1 |
| Câble électrique | 1,5 mm² (éclairage) | Au besoin |
| DCL ou douille | Selon luminaire | 1 par point |
| Boîtier d’encastrement | Diamètre 67mm | 1 |
Côté outillage, prévoyez un tournevis isolé, une pince à dénuder, un testeur de tension et un multimètre. N’oubliez jamais vos équipements de protection individuelle : gants isolants et lunettes de sécurité restent indispensables pour travailler en sécurité.
La protection différentielle de 30mA demeure obligatoire sur tous les circuits d’éclairage. Cette sécurité vous protège contre les risques d’électrocution en cas de défaut d’isolement.
Schema de cablage simple allumage détaillé
Le schéma de câblage simple allumage se compose de trois conducteurs principaux reliés selon une logique précise. Voici la configuration standard que j’applique systématiquement sur mes chantiers :
Le conducteur de phase (rouge ou marron) part du tableau électrique vers l’interrupteur. Il se connecte sur la borne L de ce dernier. Un second fil de même couleur relie la sortie de l’interrupteur (borne 1) jusqu’au luminaire.
Le conducteur neutre (bleu) va directement du tableau vers le luminaire sans passer par l’interrupteur. Cette connexion directe assure la continuité du circuit neutre.
Le conducteur de protection (vert/jaune) relie la terre du tableau à la borne de terre du luminaire, garantissant votre sécurité en cas de défaut.
Dans le schéma architectural, l’interrupteur se représente par un cercle avec une barre, tandis que le point lumineux apparaît sous forme de cercle avec une croix. Ces symboles normalisés facilitent la lecture des plans électriques.

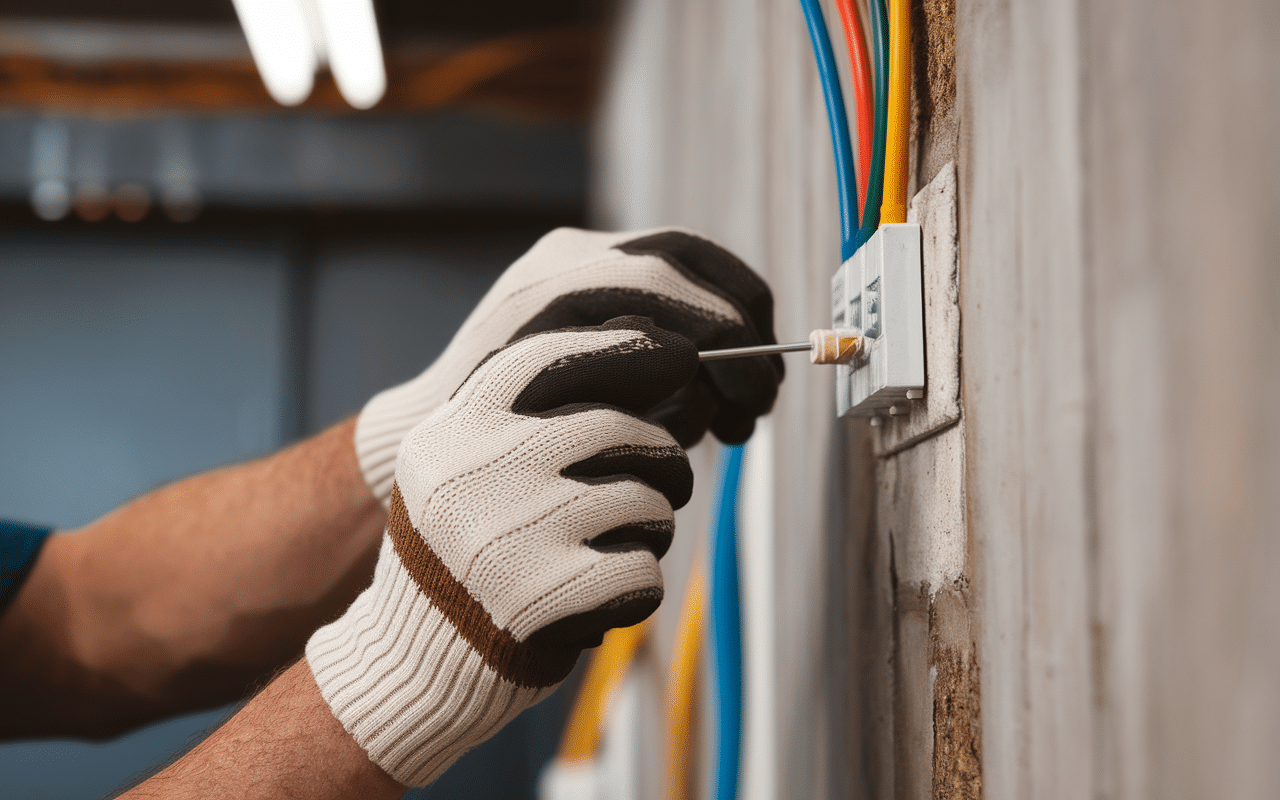

Installation et branchement étape par étape
L’installation d’un schema allumage simple demande de la rigueur et le respect strict des consignes de sécurité. Avant toute intervention, coupez l’alimentation générale et vérifiez l’absence de tension avec votre testeur.
Raccordement de l’interrupteur
Fixez d’abord le boîtier d’encastrement dans la cloison. Tirez ensuite les câbles depuis le tableau et vers le luminaire. Sur l’interrupteur, connectez la phase d’arrivée sur la borne L et la phase de départ vers le luminaire sur la borne 1 ou 2.
Branchement du luminaire
Au niveau du point lumineux, raccordez la phase commuté (provenant de l’interrupteur) avec le fil marron du luminaire. Le neutre bleu se connecte directement, ainsi que la terre vert/jaune sur la borne prévue à cet effet.
Vérifiez tous les serrages et l’absence de fils dénudés avant de remettre sous tension. Testez ensuite le fonctionnement en actionnant plusieurs fois l’interrupteur.
Normes et conseils techniques
La norme NF C 15-100 encadre strictement les installations électriques domestiques. Pour un schema allumage simple, elle impose notamment l’utilisation d’un disjoncteur de 10A maximum pour un circuit d’éclairage de 8 points lumineux.
Cette norme limite également à deux le nombre de prises de courant sur un circuit d’éclairage. Au-delà, vous devrez créer un circuit dédié aux prises avec un disjoncteur de 16A et des câbles de 2,5 mm².
Quand votre installation dépasse deux points de commande, orientez-vous vers un télérupteur plutôt que de multiplier les va-et-vient. Cette solution centralisée simplifie la maintenance et améliore la fiabilité de l’installation.
En matière de sécurité, respectez toujours les indices de protection IP adaptés aux locaux humides. Dans une salle de bain, utilisez un interrupteur IP44 minimum et positionnez-le hors des volumes de sécurité.
Maîtriser le schéma allumage simple vous ouvre la voie vers des installations électriques plus complexes. Ce montage fondamental, bien que basique, demeure incontournable dans tout projet d’aménagement. En respectant les normes et les bonnes pratiques que je vous ai partagées, vous réaliserez des installations durables et sécurisées. N’hésitez jamais à faire appel à un professionnel si vous avez le moindre doute sur votre installation.
