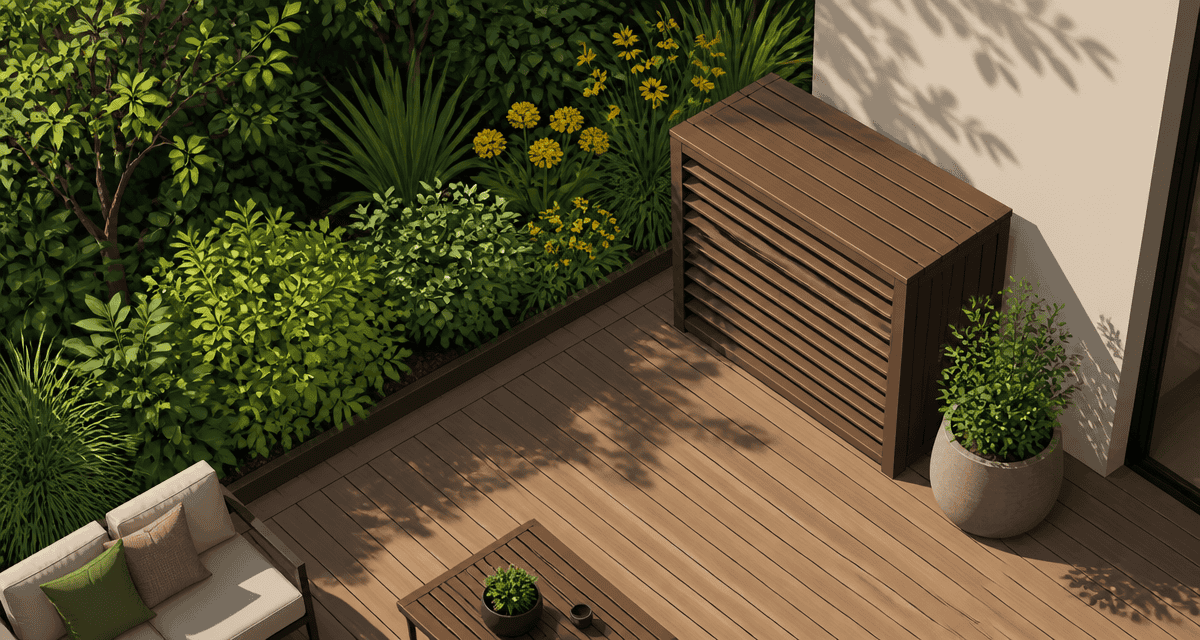

L’installation d’une pompe à chaleur (PAC) améliore l’efficacité énergétique de votre logement, mais son unité extérieure nuit souvent à l’esthétique du jardin ou de la terrasse. Entre les câbles visibles, la structure métallique brute et le ventilateur imposant, cet équipement dénote dans un aménagement extérieur soigné. Fabriquer un cache pompe à chaleur soi-même permet de concilier performance technique et harmonie visuelle. Ce projet de bricolage accessible dissimule l’appareil, le protège des intempéries et atténue les nuisances sonores.
Les règles techniques avant de fabriquer votre coffrage
Avant de manipuler la scie et la visseuse, rappelez-vous qu’une pompe à chaleur est un appareil respirant. Elle nécessite un flux d’air constant pour fonctionner correctement. Un coffrage mal conçu provoque une surchauffe, une baisse de rendement ou une mise en sécurité de l’installation.
Respecter les distances de ventilation
La circulation de l’air est le facteur critique. Pour éviter l’effet de court-circuit thermique, où l’unité réaspire l’air qu’elle vient d’expulser, respectez des distances minimales. Prévoyez au moins 30 cm de dégagement sur les côtés et à l’arrière, et idéalement 60 cm au-dessus et devant la grille de ventilation. Ces espaces permettent à l’échangeur thermique de capter les calories extérieures sans entrave.
Choisir des matériaux résistants
Votre cache sera exposé à la pluie, aux UV et aux variations de température. Le bois reste le matériau favori pour son aspect naturel et sa facilité de mise en œuvre. Privilégiez des essences naturellement imputrescibles comme le mélèze, le douglas ou le robinier. Si vous utilisez du pin, assurez-vous qu’il soit traité autoclave classe 4. L’aluminium est une alternative durable, bien que plus complexe à travailler en mode DIY sans équipement spécifique.
Matériel nécessaire et préparation
Pour un cache standard en bois, la structure repose sur un assemblage de tasseaux et de lames. Voici les éléments indispensables pour mener à bien votre projet :
Utilisez des tasseaux de structure (section 40×40 mm ou 50×50 mm) pour l’ossature, des lames de bois (type lames de terrasse ou clin) pour l’habillage, des vis inox pour éviter les traces de rouille, des équerres de fixation pour renforcer les angles, ainsi qu’une lasure ou un saturateur pour la finition. Côté outillage, prévoyez une perceuse-visseuse, une scie circulaire ou sauteuse, un niveau à bulle, un mètre et une ponceuse.
| Élément | Rôle | Conseil |
|---|---|---|
| Tasseaux | Squelette du cache | Vérifiez l’aplomb au niveau à bulle. |
| Lames persiennes | Habillage ventilé | Inclinez-les à 45° pour masquer l’intérieur. |
| Vis Inox | Assemblage | Pré-percez le bois pour éviter les fentes. |
Étapes de fabrication pas à pas
La construction s’articule autour de la création de trois panneaux, deux côtés et une face avant, que vous assemblerez ensuite autour de l’unité de la pompe à chaleur.
1. Assemblage de l’ossature
Découpez vos tasseaux pour créer les cadres latéraux. La hauteur doit dépasser celle de la PAC d’une dizaine de centimètres. Assemblez les montants verticaux avec des traverses horizontales. Pour garantir la solidité, utilisez des équerres métalliques à l’intérieur des cadres. Répétez l’opération pour la face avant, en veillant à ce que la largeur soit suffisante pour englober l’appareil et les tuyauteries latérales.
2. Pose de l’habillage en persiennes
La performance de votre cache dépend de cette étape. Fixez les lames avec une inclinaison plutôt qu’à plat. Cette technique de montage en persiennes bloque la vue directe sur la machine tout en laissant passer l’air. Maintenez un espacement constant de 2 à 3 cm entre chaque lame. Cet agencement crée une balance entre l’obstruction visuelle et la perméabilité indispensable à la thermodynamique. En orientant les lames vers le bas, vous facilitez l’écoulement des eaux de pluie, préservant ainsi les composants électriques de l’humidité.
3. Traitement et finitions
Une fois les panneaux assemblés, poncez les arêtes pour éviter les échardes. Appliquez deux couches de lasure ou d’huile protectrice. Si votre pompe à chaleur est située dans une zone très ensoleillée, un saturateur anti-UV évitera au bois de griser trop rapidement. Laissez sécher complètement avant de procéder à l’installation finale.
Installation et maintenance : préserver l’accès
Le cache ne doit jamais entraver l’accès à votre appareil. Les pompes à chaleur nécessitent un entretien annuel par un professionnel. Si votre coffrage est vissé au mur ou scellé au sol sans possibilité d’ouverture, le technicien devra tout démonter, ce qui risque d’endommager votre structure.
Rendre le cache amovible
Fixez la face avant sur des charnières ou utilisez des systèmes de crochets permettant de soulever l’ensemble de la structure sans outils. Si vous fixez le cache au mur, assurez-vous que les fixations sont débrayables. Un accès rapide aux vannes de service et au panneau de commande électronique est nécessaire en cas de panne ou de maintenance préventive.
Optimisation acoustique et vibrations
Pour réduire le bruit, évitez que le cache ne touche directement l’unité extérieure. Les vibrations de la PAC se transmettraient au bois, créant un effet de caisse de résonance qui augmente le volume sonore. Vous pouvez tapisser l’intérieur des parois avec une mousse acoustique alvéolée pour l’extérieur, à condition qu’elle ne bloque pas les entrées et sorties d’air. L’utilisation de patins en caoutchouc sous les pieds du cache isole également des vibrations résiduelles du sol.
Intégration paysagère : au-delà du coffrage
Pour que votre fabrication se fonde dans le décor, envisagez des options de personnalisation. Certains transforment le dessus du cache en jardinière pour y installer des plantes grasses ou des fleurs retombantes. Attention : le poids de la terre et l’eau d’arrosage ne doivent pas s’infiltrer dans la pompe à chaleur. Prévoyez un bac étanche avec une évacuation déportée.
Une autre idée consiste à peindre le cache de la même couleur que vos menuiseries extérieures pour créer une unité visuelle. Qu’il soit en bois brut pour un aspect chaleureux ou peint en gris anthracite pour un look contemporain, votre cache pompe à chaleur fabriqué maison valorise votre patrimoine immobilier tout en prolongeant la durée de vie de votre équipement de chauffage.
